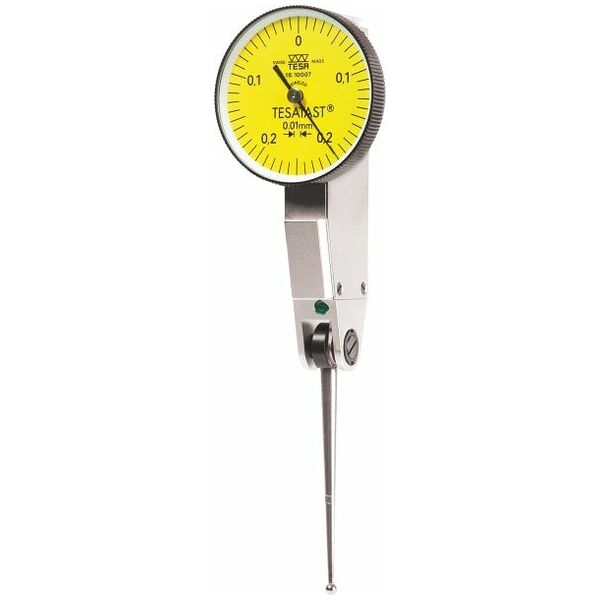

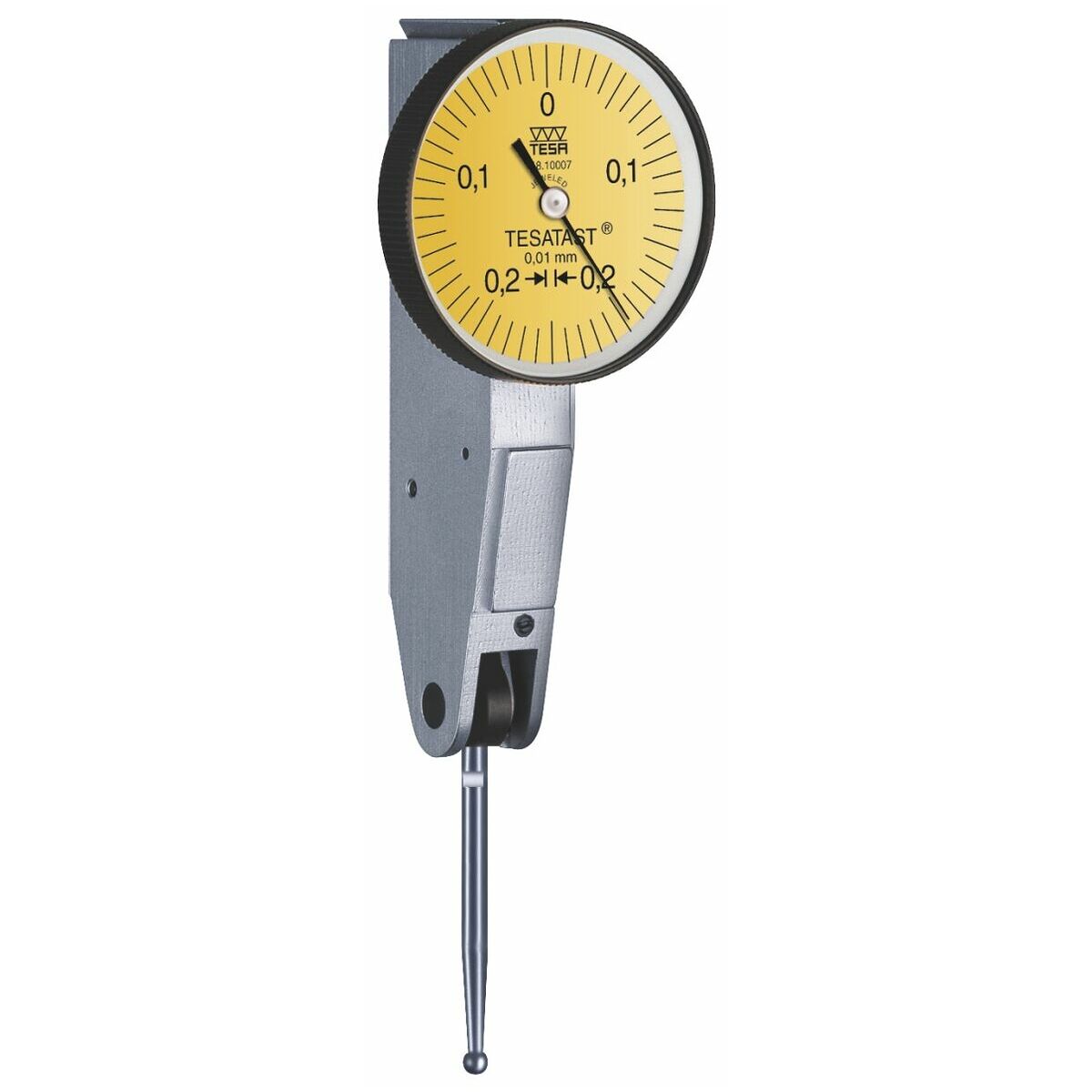

Instrumento de medición de palanca sensitiva Tesatast Longitud del brazo palpador 36,5 mm, Capacidad de medición según dirección / ⌀ de carcasa: 0,25/29mm
Número de artículo: 436225 0,25/29
Código del artículo:
- Norma: DIN 2270
- Embalaje: caja estable
Detalles de producto
Datos técnicos
| Norma | DIN 2270 | |
| Margen de medición por cada dirección | 0,25 mm | |
| Lectura | 0,01 mm | |
| Margen de desviación fe | 10 µm | |
| Margen de desviación total ftot | 13 µm | |
| Error de histéresis fu | 3 µm | |
| ⌀ bola de medición | 2 mm | |
| Ángulo de giro | 2×120 grados | |

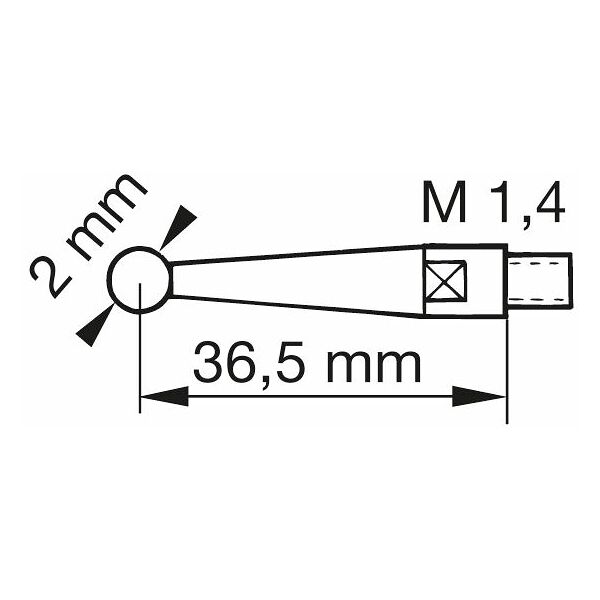

| Longitud de brazo palpador | 36,53 mm | |
| Fuerza de medición | 0,06 N | |
| ⌀ vástago de fijación h6 | 8 mm | |
| Técnica de medición | analógico | |
| ⌀ de carcasa | 29 mm | |
| Embalaje | caja estable | |
| Tipo de producto | Reloj comparador con palpador oscilante |
Identificación y clasificación
| Número de artículo | 436225 0,25/29 | |
| EAN / GTIN | 7630041110470 | |
| Número del fabricante | 01810007 |
Descripción
Ejecución:
Comparador de palanca sensitiva con brazo palpador largo. Lectura de 1/100.
Instrumentos de medición de palanca sensitiva de alta precisión con mecanismo de medición montado en rubíes, en modelo manejable y resistente. Carcasa y prismas soporte de cola de milano fabricados de una pieza, gracias a lo cual se consigue una sujeción especialmente rígida a la flexión. Protección anticorrosiva por cromado mate de la carcasa.
TESA Mecanismo de medición montado en rubíes con cono de medición de MD. Carcasa resistente monobloque; antimagnética. Swiss Made.
Instrumentos de medición de palanca sensitiva de alta precisión con mecanismo de medición montado en rubíes, en modelo manejable y resistente. Carcasa y prismas soporte de cola de milano fabricados de una pieza, gracias a lo cual se consigue una sujeción especialmente rígida a la flexión. Protección anticorrosiva por cromado mate de la carcasa.
TESA Mecanismo de medición montado en rubíes con cono de medición de MD. Carcasa resistente monobloque; antimagnética. Swiss Made.
Aplicación:
Como instrumento preciso de medición por comparación para comprobar la desviación respecto al valor teórico en comprobaciones de concentricidad, mediciones interiores, comprobación paralelismo y la planeidad, así como para la orientación de piezas.
Volumen de suministro:
Incluye clavija de sujeción de ⌀ 8 mm.
Partes opcionales:
Soporte cuadrado n.º 436510, Soporte de centraje n.º 436512, Soporte de medición articulado n.º 359680.
Pieza de repuesto:
Palpador de repuesto con bola de MD o rubí disponible a petición.
Nota:
Información adicional DIN 2270: Lectura 0,01: margen de desviación 10 µm, margen de desviación total 13 µm, error de histéresis 3 µm.
