Macho de roscar a máquina GARANT Master Tap SteelHT HSS-E-PM forma C 6HX, TiAlN, M: M3
Número de artículo: 135371 M3
Código del artículo:
- Tipo de rosca: M
- Ángulo de flanco: 60
- Material de corte: HSS E PM
- Norma: DIN 371
- Norma rosca: DIN 13
Detalles de producto
Datos técnicos
| Tamaño de rosca | M3 | |
| Recubrimiento | TiAlN | |
| Tipo de rosca | M | |
| Ángulo de flanco | 60 grados | |
| Material de corte | HSS E PM | |
| Norma | DIN 371 | |
| Norma rosca | DIN 13 | |
| Clase de tolerancia | ISO 2X 6HX | |
| Forma del corte previo | C | |
| Ángulo de hélice | 40 grados | |
| Mango | Mango cilíndrico con h9 | |
| Refrigeración interior | no | |
| Empleo con tipo de perforación | hasta 2,5×D en agujero ciego | |
| Sentido del corte | derecha | |
| Paso de rosca | 0,5 mm | |

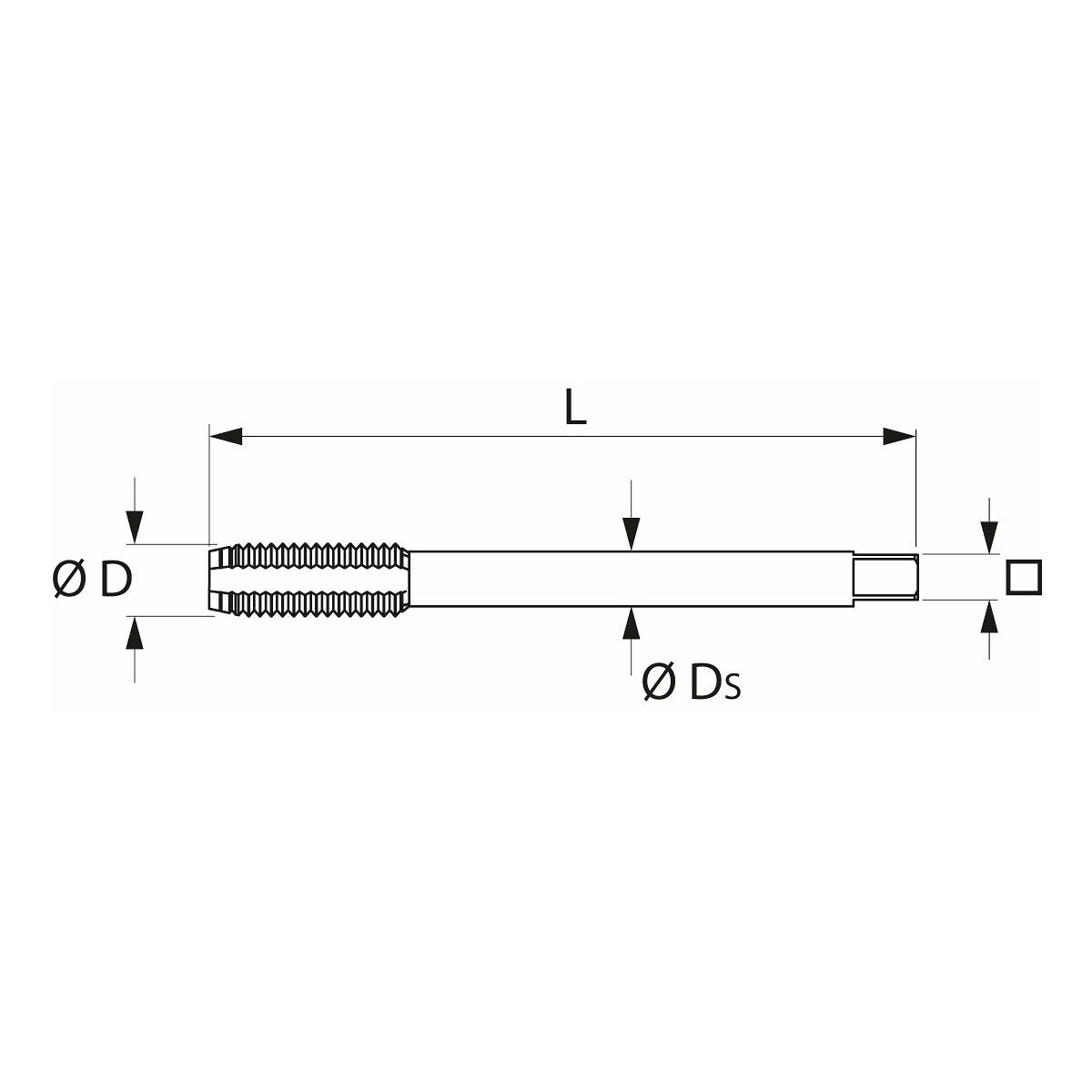

| Longitud total L | 56 mm | |
| ⌀ de mango Ds | 3,5 mm | |
| Vástago cuadrado □ | 2,7 mm | |
| ⌀ de agujero para roscar | 2,5 mm | |
| ⌀ de rosca | 3 mm | |
| Tipo de herramienta de roscar | Machos para roscar a máquina, para el mecanizado dinámico | |
| Número de ranuras de sujeción | 3 | |
| anillo de color | rojo | |
| Serie | Master Tap | |
| Número de filos Z | 3 | |
| Profundidad de rosca | 7,5 mm | |
| Tipo de producto | Macho para roscar |
Identificación y clasificación
| Número de artículo | 135371 M3 | |
| EAN / GTIN | 4062406236779 | |
| Número del fabricante | 135371 M3 | |
| Fabricante | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Tablas de Aplicación
P
30
P
20
P
15
P
12
H
5
H
15
H
5
M
7
S
5
Descripción
Ejecución:
Macho para roscar de alta potencia, desarrollado especialmente para el uso en aceros con alta resistencia a la tracción y para materiales de difícil arranque de viruta. Ejecución estable con rosca de guía optimizada para evitar la acumulación de virutas.
- Material de corte HSS-E-PM, para la máxima estabilidad de las aristas de corte.
- Redondeo de cantos de corte optimizado.
- Revestimiento de TiAlN para la máxima protección contra el desgaste.
Recomendación:
En materiales TOOLOX y HARDOX recomendamos seleccionar un mayor ⌀ del agujero para roscar a diferencia de los datos DIN (ver tabla).
Nota:
En materiales TOOLOX y HARDOX: ¡no superar la profundidad de rosca máxima 2×D!
